IGR-e

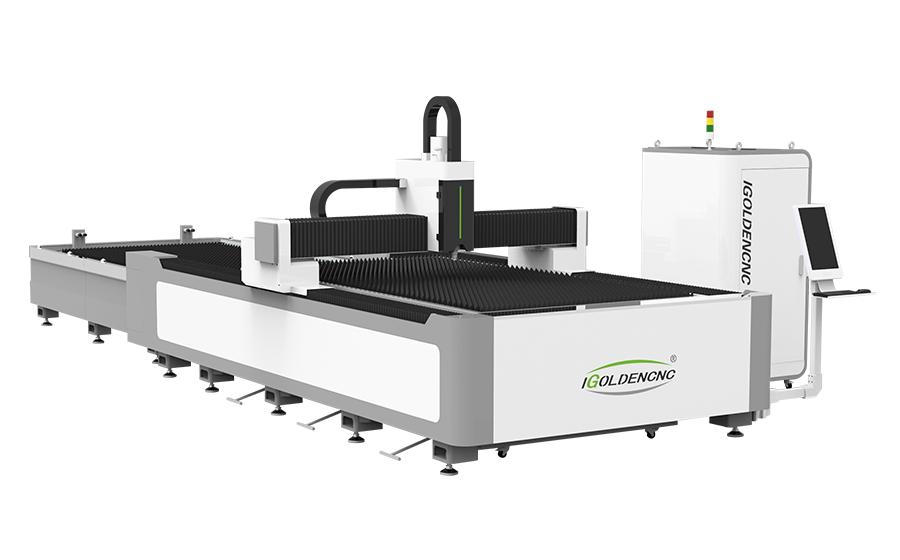

Exchange tablosu ile fiber lazer kesim makinesi

Exchange Masa Fiber Lazer Kesim Makinesi

Çift kullanımlı fiber lazer kesim makinesi, aynı ekipmandaki iki farklı malzemenin kesimini gerçekleştirebilir. Hem metal plakalarını hem de tüpleri (kare tüpler, yuvarlak tüpler, kanal çeliği, açı çeliği, vb.) Kesebilir.). Birden fazla işlevli, yüksek maliyetli performans, profesyonel boru kesme kontrol sistemi, yüksek hassasiyet, tam fonksiyon, kullanımı kolay, basit işlem, kapsamlı işleme ve imalat işletmeleri için uygun bir makine.

Exchange Masa Fiber Lazer Kesim Makinesi Parametreleri

Model IGR-FT 3015
Çalışma Alanı / Tüp Uzunluğu 3000 * 1500mm / 6000mm
X eksen stroku 1500mm
Y eksen strok 3000mm
Z eksen stroku 300mm
Boru çapı 20-220mm
Kesinlik X, Y ekseni konumlandırma doğruluğu 0.05mm
X, Y ekseni yeniden konumlandırma doğruluğu 0.03mm
Hız W ekseni döndürme açısı n * 360
W ekseni maks. hızı doğrulayın 80rpm
X, Y ekseni maks. koşu hızı 150m / dak
U eksen max. konumlandırma hızı 800mm / s
X, Y ekseni maks. hızlandırılmış hız 1.5g
Güç kaynağı Faz 3
Nominal voltaj 380v
Sıklık 50 / 60hz
Koruma sınıfı IP65
Makine gövdesi Maks. Çalışma yükleme 1000kg
Vücut ağırlığı 2600kg
Boyut (l * w * h) 8060 * 3000 * 1965mm
Lazer gücü 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W
İsteğe bağlı çalışma masası 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm
Tüp uzunluğu isteğe bağlı 3000mm / 9000mm

Örnek ekran

Otomatik yağlama sistemi
Otomatik yağlama sistemi, ekipmanın yüksek hızlı çalışmasını sağlamak için, anormal alarm ve sıvı seviye alarm fonksiyonları ile birlikte, çift kullanımlı fiber lazer kesim makinesi için sabit bir miktarda yağlama yağı sağlar. Sistem kesim doğruluğunu büyük ölçüde arttırır ve iletim mekanizmasının servis ömrünü etkin bir şekilde artırır.
Akıllı Alarm Sistemi
Ekipmanın anormal çalışma durumu için otomatik alarm fonksiyonu ve kontrol merkezi üzerinden operasyon arayüzüne itin, en iyi lazer kesim makinesi anormal sorun giderme işleminin verimliliğini artırın, potansiyel güvenlik tehlikelerinin azaltılması ve bakım maliyetlerini azaltın.
GÜVENLİK SİSTEMİKazanmak
Akıllı Seyahat Koruması, Bileşenlerin Çalışma Aralığının Otomatik İzlenmesi, Uluslararası Makine Aletinin Kurulumu Standart Limit Yayları, Lazer Kesme Başlığı Dahili Kapasitör Yüksekliği Ayarlama Fonksiyonu, Çarpışma Durdurma, Metal Lazer Kesim Makinesini ve Yaşam Güvenliği Korumasını Geliştirin, Azaltın Kazaların insidansı, kesim verimliliğini artırır.

Değişim platformu

Daha hızlı ve daha kararlı.
İşleme doğruluğunu ve güvenliğini arttırın.
Verimliliği artırın.

Çift motorlu çift zincirli otomatik değişim platformu, platform, iş parçasının desteklendiği bir destek ızgarası olan ve Worktable'ın 1000kg'a kadar bir yük taşıyabilen bir kaynaklı çerçeveden oluşur; YASKAWA servo motoru, 8-15'lerde kararlı değişim hızı, sapma ve çarpışma önlenmesi, YASKAWA servo motoru, stabil değişim hızı, etkili bir şekilde önlenmesini önleyen evrensel toplar vardır.
İki bağlantı modu veya bağımsız çalışma modu esnek bir şekilde ayarlanabilir, bu da reçeller gibi arızalarla başa çıkmak, aşağıdaki israfı temizlemek, özel plakaların yüklenmesi ve boşaltılması ve üretim verimliliğini artırın.

Diğer Tedarikçiler: Plaka kaynak yatağı, zayıf toplam stabilite ve düşük doğruluk.

Paslanmaz Çelik Kaplı Kenar Tasarımı

Arka yükleme ve boşaltma platformunda, yatağın kenarı yüksek kaliteli paslanmaz çeliklerle kaplanmıştır.

Aşınmaya dayanıklı ve çizilmeye dayanıklı. Takviyeli östenitik paslanmaz çelik kullanımı, yatağa doğrudan hasar görmemesi ve yatak gövdesinin korozyonuna neden olan daha güçlü aşınma direncine ve çizilme direncine sahiptir.
Koruyucu. Yüksek kaliteli paslanmaz çelik, korozyon direncine sahiptir ve kaçınılmaz olarak endüstriyel işlem sırasında güçlü asit veya alkali ortamla karşılaşır.

Daha uzun ömür. Ekipmanın kullanım ömrünü uzatmak için demonte edilebilecek ve kendiliğinden değiştirilebilen yatağın gövdesini etkili bir şekilde koruyun.
Exchange platformlu metal lazer kesim makinesi, yükleme ve boşaltma işlemi sırasında, metal levha yatağın kenarına karşı ovalamaya devam edecektir. Yenilikçi paslanmaz çelik kaplama tasarımı, ekipmanı güzel ve pratik hale getirir ve bakım maliyetini daha da azaltır.

Otomatik odaklama lazer kesim kafası

Lazer kafasının dahili bir motor tahrik ünitesine sahiptir ve odaklama lensinin, 20 mm içindeki konumu otomatik olarak değiştirmek için doğrusal bir mekanizma tarafından tahrik edilir. Kullanıcı, kalın plakaların hızlı bir şekilde delinmesini ve farklı kalınlıkların ve malzemelerin plakalarının otomatik kesilmesini tamamlamak için programa sürekli odaklanabilirsiniz. D28 ile donatılmış bileşik lens grubu, ışık huzmesini birleştirir ve lazer kafasının uzun süre stabil bir şekilde çalışabilmesi için optik ve su soğutmalı tasarımı optimize eder.

Kesme etkisini iyileştirmek için optimize edilmiş optik yapılandırma ve pürüzsüz ve verimli hava akımı tasarımı;
Otomatik Odak Aralığı + 10 ~ -10mm, Ayar Doğruluk 0.01mm, Ayar Hızı 100mmms;
Kolimasyon Koruması Lens Toz Koruma tasarımı, dahili optik bileşenleri etkili bir şekilde koruyun;
Objektif ömrünü arttırmak için koruma lensleri ve nozül arasındaki mesafeyi uzatın;
Koruma lensinin değiştirilmesini hızlı ve basit hale getirmek için çekmece tipi lens tutucu kabul edilir;
QBH konektörü sınırlı değildir, QBH konnektörlü çeşitli lazerler ile donatılabilir.

AutoFocus, odaklanma zamanını kaydeder ve çalışma verimliliğini 10 kez geliştirir.
Servis ömrünü uzatarak, kesme kafasının yapısal tasarımını optimize ederek, servis ömrünü uzatın.

Exchange tablosu ile fiber kesme makinası

Tayvan T-Win Gears & Racks, Japonya Yaskawa Drive Motor, Fransa Motovario Redüktör, Tayvan Hiwin Rehberi Raylar.
Ekonomik lazer kesicinin konumlandırma doğruluğu 0.03 mm'dir ve yeniden konumlandırma doğruluğu 0,02 mm'dir.

Dikey LCD Ekran Tasarımı

Dikey ekran, geleneksel yatay ekran ekranından farklıdır. Tepki hızı 8MS'ye ulaşır, çözünürlük 1080P'ye ulaşır, ekran oranı 16: 9'a kadar optimize edilmiştir, güç tüketimi düşüktür ve kontrol yazılımı arayüzü ve insan tarama alışkanlıkları daha iyi uyarlanmıştır. Ek olarak, yüksek parlaklık seviyesine ve düşük yansımaya sahiptir ve sağlam cam panelin sağlamlığa ve dayanıklılığına sahiptir.

Akıllı Açık Döngü Kontrol Sistemi

Cypcut Lazer Kesim Sistemi, özellikle çift kullanımlı metal işleme endüstrisi için açık olan tam özellikli bir açık döngü kontrol sistemidir.
AI, DXF, PLT, Gerber, LXD ve diğer grafik veri formatlarını destekleyin ve uluslararası standart G kodlarını kabul edin.
Harici dosyaları açıp içe aktarırken, optimizasyon otomatik olarak gerçekleştirilir.
Esnek ve çeşitli otomatik düzen ve manuel düzen dizisi fonksiyonları, çeşitli dizi yöntemleri mevcuttur.
Güçlü malzeme kütüphanesi işlevi, tüm işlem parametrelerinin aynı malzeme için tekrar kullanılması için kaydedilmesini sağlar.
Kesme noktası hafızasını işleme ve herhangi bir nokta işlevini konumlandırma.
Sabit yükseklik kesme, kurulu kapatma ve çoklu kenar bulma yöntemleri.
Sistemin uzaktan kumandasını kablosuz el kutusu ve Ethernet ile destekleyin.
Bir uçuş kesme yolunu ayarlamak için tıklayınız.
Kurulumu kolaydır, hata ayıklaması kolaydır, performansta mükemmel ve planın tamamını tamamlayın. Şu anda en yüksek pazar payına sahip fiber lazer kesim kontrol sistemidir.

İSTEĞE BAĞLI

Katlı Bağımsız Kontrol Kabini

Toz geçirmez Tüm elektrikli bileşenler ve lazer kaynakları ayrı bir kontrol kabinine yerleştirilir ve elektrikli bileşenlerin ömrünü uzatmak için toz geçirmez bir tasarıma sahiptir. Otomatik termostat kontrol kabinesi, otomatik sabit sıcaklık elde etmek için klima ile donatılmıştır. Bu, yaz sıcaklıklarının bileşenlere aşırı hasar görmesini önleyebilir.


Daha profesyonel elektrikli cihaz montajı, güçlü elektrik ayırma ve zayıf elektrik ayırma.

Daha basit toz geçirmez, anti-statik girişim, iyi ısı dağılımı, bakımı kolay.

Devre arızalarını ve bakımını tespit etmek için daha rahat ve kolay.

Makine ekipmanlarından daha güvenli ve bağımsız, ekipman işletme parazitini azaltın.

Tüp ve Plaka Fiber Lazer Kesim Makinesi Uygulanabilir Malzemeler

caizhi
MALZEMELER
4-kesim
KESMEK
4-gravür
Oymak
4-marke
İŞARET
4-kaynak
KAYNAK
Paslanmaz çelik
Karbon çelik
Alüminyum
Bakır
Galvanizli
Altın
Gümüş rengi
Nikel plaka
Manganez levha
