Tüp lazer kesim makinesi, tüp kesim için özel olarak tasarlanmış bir lazer kesim makinesidir. Yuvarlak tüpler, kare tüpler, oval tüpler, dikdörtgen tüpler ve düzensiz tüpler kesebilir. Kullanımı kolay, yüksek hassasiyet ve profesyonel olan özel bir kesim işletim sistemi ile donatılmıştır. Spor ekipmanlarında, petrol boru hatlarında, kimyasal ekipman ve diğer endüstrilerde yaygın olarak kullanılan profesyonel profil kesme için uygundur. Karbon çeliği ve paslanmaz çelik kesebilir.
Model | IGR-T 60C | |
Tüp uzunluğu | 6000mm | |
Boru çapı | Φ20mm-φ240mm | |
Maks. Bitmiş tüp uzunluğu | 4000mm | |
X eksen stroku | 240mm | |
Y eksen strok | 6500mm | |
Z eksen stroku | 220mm | |
Kesinlik | X, Y ekseni konumlandırma doğruluğu | 0.03mm |
X, Y ekseni yeniden konumlandırma doğruluğu | 0.02mm | |
Hız | W Axos açıyı döndürme | n * 360 |
W ekseni maks. hızı döndürmek | 80rpm | |
X ekseni maks. konumlandırma hızı | 30m / dak | |
Y ekseni maks. konumlandırma hızı | 40mm / s | |
X ekseni maks. hızlandırılmış hız | 1.5g | |
Y ekseni maks. hızlandırılmış hız | 0.6g | |
Güç kaynağı | Faz | 3 |
Nominal voltaj | 380v | |
Sıklık | 50 / 60hz | |
Koruma sınıfı | IP65 | |
Makine gövdesi | Maks. Çalışma yükleme | 1000kg |
Vücut ağırlığı | 2200kg | |
Boyut (l * w * h) | 11800 * 2400 * 2400mm | |
Lazer gücü | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Tüp uzunluğu isteğe bağlı | 3000mm / 9000mm |
Lazer kafasının dahili bir motor tahrik ünitesine sahiptir ve odaklama lensinin, 20 mm içindeki konumu otomatik olarak değiştirmek için doğrusal bir mekanizma tarafından tahrik edilir. Kullanıcı, kalın plakaların hızlı bir şekilde delinmesini ve farklı kalınlıkların ve malzemelerin plakalarının otomatik kesilmesini tamamlamak için programa sürekli odaklanabilirsiniz. D28 ile donatılmış bileşik lens grubu, ışık huzmesini birleştirir ve lazer kafasının uzun süre stabil bir şekilde çalışabilmesi için optik ve su soğutmalı tasarımı optimize eder.
Çapraz ayarlanabilir aralık 20-240 mm'dir, servo motor ve redüktör eşzamanlı olarak tahrik edilir ve akıllı tüp braketi tasarımı, tüp kesme işlemindeki deformasyon problemini çözebilecek şekilde kabul edilir.
İşleme doğruluğunu, yuvarlak boruların lazer kesim makinesinin, kare boruların lazer kesim makinesinin, dikdörtgen borular lazer kesim makinesinin, açılı çeliklerin, kanal çeliklerini, düzensiz boruları ve oval boruların gerçekleştirilmesini sağlamak için gerçekleştirilebilir.

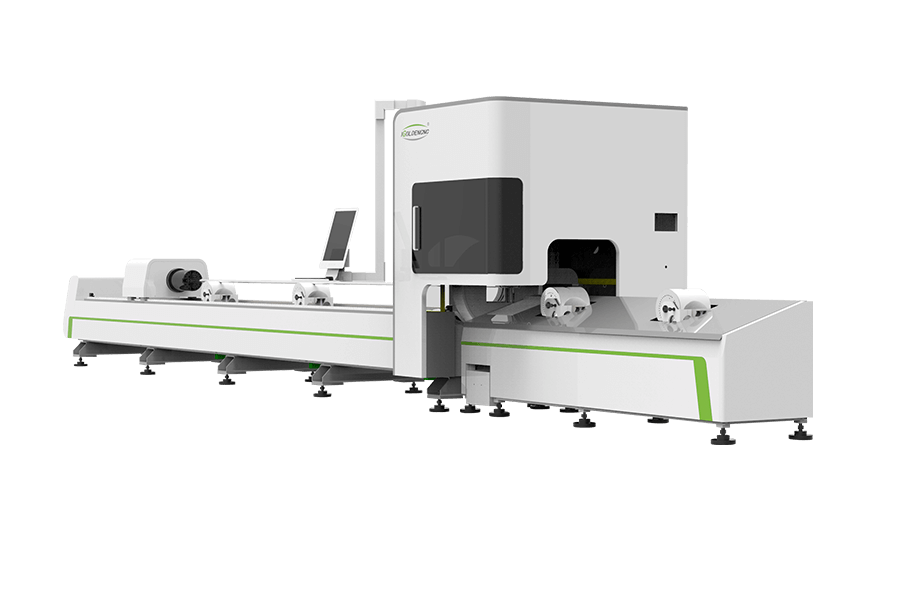

Metal Tüp Fiber Lazer Kesim Makinesi IGR-T
Verimliliği artırmak için esnek ve ayarlanabilir.
Çeşitli şekillerin tüplerini kesmek için uygundur.
Daha güvenli, kurulumu kolay, insan gücü tasarrufu, daha az tüketin ve daha az maliyetlidir.
Asgari kuyruk uzunluğu 20mm'dir, bu, sıfır kuyruk kesmeyi gerçekten gerçekleştiren, hammaddelerin maliyetini azaltır ve büyük üretim avantajları getirir.
Ağır hizmet tipi kaynak yatağı, 200 * 200mm çapında kalın bir dikdörtgen boru ile kaynaklanır. Yatak ağırlığı 1000kg'a ulaşabilir. Yatak gövdesi, bir kerede tüm kurulum temel deliklerini doğru bir şekilde delmek için geniş bir portal ile tavlanmış ve öğütülmüştür. -
Daha yüksek çekme dayanımı ve boyutsal stabilite. Yatağın doğruluğunu etkin bir şekilde iyileştirin, iş parçasının işleme hatasını azaltın. Kılavuz rayının direncini ve kararlılığını arttırın.
Ekipmanın kaybını azaltır ve tüp lazer kesim makinesinin hassasiyetini uzun süredir azaltır ve 20 yıl boyunca deforme olmaz. Ekipman iyi bir stabiliteye sahiptir ve yatağın titreşiminin neden olduğu işlem hatalarını azaltır.
21.5 '' dikey kapasitif dokunmatik ekran görüntüsü, geleneksel yatay ekran ekranından farklıdır. Tepki hızı 8ms'dir, çözünürlük 1080p, ekran oranı 16: 9'a kadar optimize edilmiştir, güç tüketimi düşüktür ve kontrol yazılımı arayüzü ve insan tarama alışkanlıkları daha iyi uyarlanmıştır. Ek olarak, yüksek parlaklık seviyesine ve düşük yansımaya sahiptir ve sağlam cam panelin sağlamlığa ve dayanıklılığına sahiptir.
![]() MALZEMELER | ![]() KESMEK | ![]() Oymak | ![]() İŞARET | ![]() KAYNAK |
Paslanmaz çelik tüp | √ | |||
Karbonlu çelik boru | √ | |||
Alüminyum tüp | √ | |||
Bakır boru | √ | |||
Galvanizli tüp | √ | |||
Altın tüp | √ | |||
Gümüş tüp | √ | |||
Nikel tüpü | √ | |||
Manganez tüpü | √ |
